Двері холодильних камер: практичні рішення для середовищ з контрольованою температурою

Двері холодильних складів є критично важливими компонентами холодильного ланцюга, слугуючи основним бар’єром, який підтримує цілісність температури, захищає товари, що зберігаються, і забезпечує ефективність роботи. Це набагато більше, ніж звичайні двері — це високоефективні корпуси з ізоляцією, герметичним ущільненням, механізмами безпеки та часто автоматизацією. Ця стаття містить практичний посібник для розуміння основних типів дверей для холодильних камер, основних критеріїв вибору та основних практик обслуговування.

Основні типи холодильних дверей

Двері холодильних камер класифікуються насамперед за механізмом відкривання та сценаріями застосування. Кожен тип має свої сильні сторони та ідеальні випадки використання.

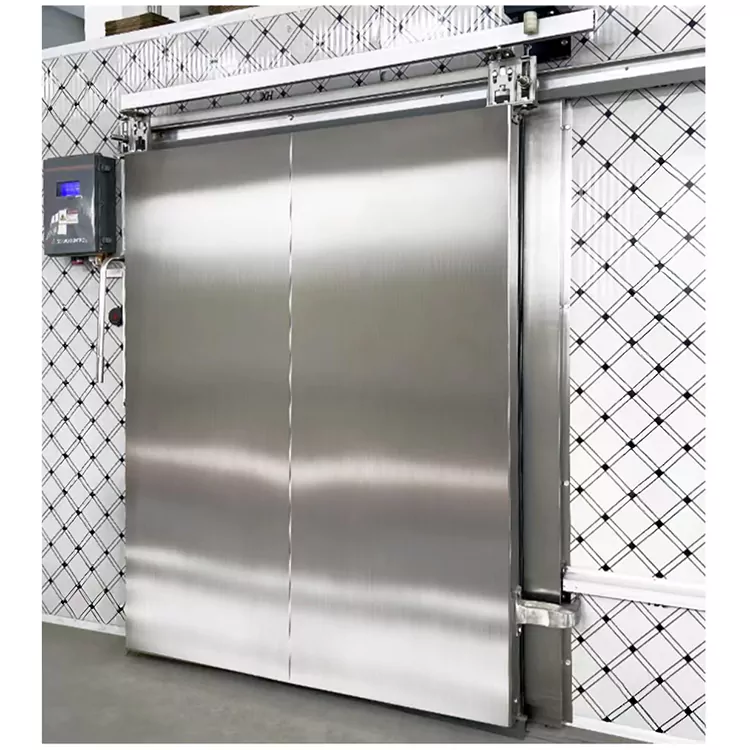

1. Розсувні двері (горизонтальні розсувні)

Розсувні двері є робочою конячкою середніх і великих холодильних складів і завантажувальних зон з інтенсивним рухом людей. Дверні панелі ковзають горизонтально вздовж підвісних рейок, не вимагаючи місця для повороту та значно знижуючи ризик пошкодження від удару вилковими навантажувачами або домкратами для палет.

• Параметри приводу: доступні версії з ручним або електричним приводом.

• Швидкість: відповідно до технічних стандартів швидкість відкривання/закривання зазвичай не повинна перевищувати 0,50 м/с для безпеки та механічної довговічності.

• Найкраще підходить для: складські проходи, логістичні коридори та будь-яка зона з частим рухом навантажувачів.

2. Розпашні двері

Це найпростіший і економічний варіант, що працює на звичайних петлях.

• Переваги: ​​проста конструкція, чудова герметичність (при правильному регулюванні), низька початкова вартість.

• Недоліки: Потрібен зазор для гойдалок як всередині, так і зовні приміщення; не підходить для жвавих смуг навантажувачів; може спричинити пошкодження внаслідок зіткнення у вузьких місцях.

• Найкраще для: невеликі дверні отвори, проходи для персоналу та зони з низьким рухом людей, де простір не є обмеженням.

3. Швидкісні рулонні двері

Ці двері мають швидку швидкість відкривання та закривання від 1 до 2 м/с, мінімізуючи втрати холодного повітря та інфільтрацію теплого повітря під час частих проходів.

• Основні характеристики: Оснащено датчиками захисту від защемлення та функцією автоматичного скидання для безпеки.

• Найкраще для: Логістичні перехрестя з інтенсивним рухом транспорту, де збереження температури та швидкість мають вирішальне значення.

4. Вертикальні підйомні та відкидні двері

Вони використовуються там, де боковий зазор обмежений. Дверна панель піднімається вертикально або складається вгору, щоб відкрити.

• Вимога: необхідний достатній простір для рейок і дверей.

• Найкраще для: приміщення з вузькими бічними стінками, але достатньою висотою стелі.

Конструкція та матеріали: основа ізоляції та герметизації

Ефективність дверей для холодильних камер значною мірою залежить від матеріалів і конструкції.

Серцевина ізоляції дверної панелі

Серцевина зазвичай виготовляється з твердого поліуретану (PU) або пінопласту PIR, який вводять під високим тиском у порожнину панелі. Щільність піни повинна досягати 40–45 кг/м³ для забезпечення оптимальної термічної стійкості.

Товщина панелі залежить від температури застосування:

Облицювання панелей

Зовнішні оболонки зазвичай виготовляються з нержавіючої сталі 304 товщиною 0,8 мм або оцинкованої сталі з попереднім покриттям. Нержавіюча сталь забезпечує чудову стійкість до корозії та легкість очищення, що робить її кращим вибором для харчової, фармацевтичної та гігієнічної промисловості.

Система ущільнення

Герметичні ущільнення мають вирішальне значення для запобігання витоку тепла. Прокладки навколо дверної рами виготовлені з TPE (термопластичний еластомер) або силіконової гуми, розраховані на температурний діапазон від -75°C до 75°C. Ці матеріали залишаються гнучкими при низьких температурах, забезпечуючи щільне закриття.

Протиморозна система опалення

Для морозильних камер електронагрівальні дроти повинні бути вбудовані в дверну раму та поріг, щоб запобігти замерзанню дверей.

• Обмеження температури: температура поверхні нагрівального дроту не повинна перевищувати 70°C.

• Резервування: настійно рекомендується резервний контур опалення, щоб запобігти блокуванню дверей у разі виходу з ладу основного нагрівача.

• Глибина установки: для ефективного розподілу тепла дроти порогового нагрівання повинні бути закладені на глибині приблизно 60 мм під поверхнею.

Як правильно вибрати дверцята холодної камери

Вибір відповідних дверей вимагає збалансування багатьох експлуатаційних та економічних факторів.

Крок 1: Визначте свої операційні вимоги

Частота руху: високочастотний трафік навантажувача викликає розсувні або високошвидкісні рулонні двері; низькочастотний доступ персоналу костюми орні двері.
Розмір дверного отвору: більші отвори зазвичай віддають перевагу розсувним або вертикальним підйомним конструкціям.
Тип вантажу: визначте, чи вантажі палетовані, перевозяться вручну чи транспортуються автоматизованими системами.

Крок 2: Оцініть температурні умови

Застосування в морозильній камері (-18°C і нижче): обов’язковий електричний обігрів рами, порогу та оглядових панелей; товщина ізоляції не менше 120 мм.
Застосування холодильної камери (від 0°C до 5°C): може бути достатньо тонших панелей (~90 мм); опалення зазвичай не потрібно.
Ультранизькі/швидкі заморозки: проконсультуйтеся з виробниками щодо індивідуальних рішень із покращеною ізоляцією та нагріванням.

Крок 3: визначте пріоритетність положень безпеки та надзвичайних ситуацій

• Внутрішнє аварійне розблокування: усі двері холодильних камер, що замикаються, повинні бути обладнані внутрішнім механізмом аварійного розблокування, щоб запобігти потраплянню персоналу всередину. Цей пристрій має мати люмінесцентні вивіски та піддаватися практичному вивченню в екстрених випадках принаймні раз на рік.

• Датчики захисту від защемлення/безпеки: двері з електроприводом повинні включати інфрачервоні датчики присутності, захисні світлові завіси або пневматичні захисні кромки, які викликають негайну зупинку або рух заднім ходом при зустрічі з перешкодою.

Крок 4. Розгляньте загальну вартість володіння (TCO)

У той час як високошвидкісні рулонні або автоматичні розсувні двері мають вищі початкові витрати, вони можуть забезпечити значну довгострокову економію в системах з великим трафіком завдяки:

Зменшення втрат холодного повітря та споживання енергії.
Мінімізація частоти технічного обслуговування.
Зменшення ризиків якості продукції від температурних коливань.

Навпаки, ручні розпашні двері можуть бути економічно ефективнішими для допоміжних приміщень з низьким рухом людей.

Регулярне технічне обслуговування та догляд

Регулярне профілактичне обслуговування має важливе значення для забезпечення надійної роботи та продовження терміну служби. Рекомендується структурований графік технічного обслуговування.

Щоденні перевірки (перед/після кожного використання)

Огляньте прокладки на наявність тріщин, намерзання чи фізичних пошкоджень. Очистіть будь-яке скупчення льоду з області ущільнення.
Очистіть гусениці, ролики та пороги від сміття, льоду та сторонніх предметів, щоб забезпечити безперебійну роботу.
Візуально переконайтеся, що нагрівальні елементи працюють (відсутність надмірного утворення льоду на рамі чи порозі).

Періодичне технічне обслуговування (щотижня або раз на квартал)

Змащення: нанесіть відповідне харчове або низькотемпературне мастило на шарніри, гусениці, ролики та приводні ланцюги, щоб зменшити знос.
Тестування системи безпеки: Перевірте роботу фотоелектричних датчиків, захисту від защемлення та механізмів аварійного розблокування.
Перевірка апаратного забезпечення: перевірте та затягніть усі болти, кронштейни та кріплення, які можуть ослабнути через вібрацію від повторної роботи.
Перевірка нагрівача: виміряйте струм або температуру, щоб переконатися, що нагрівальні кабелі працюють у межах специфікації.

Загальні усунення несправностей

Висновок

Вибір правильних дверей для холодильних камер – це питання пошуку оптимального балансу між тепловими характеристиками, механічною міцністю, заходами безпеки та частотою роботи. Двері, які відповідають конкретним вимогам вашого підприємства, не тільки зменшать витрати енергії та збережуть якість продукції, але й сприятимуть створенню безпечнішого та продуктивнішого робочого середовища.

Основні висновки для успішного вибору та обслуговування:

1. Установіть відповідність між типом дверей інтенсивністю руху та наявним простором.

2. Укажіть відповідну товщину ізоляції та системи опалення на основі найнижчої робочої температури.

3. Ніколи не йдіть на компроміс із безпекою — внутрішні аварійні розблокування та пристрої проти защемлення не підлягають обговоренню.

4. Дотримуйтеся планового графіку технічного обслуговування — невеликі інвестиції в технічне обслуговування запобігають дорогим збоям.
